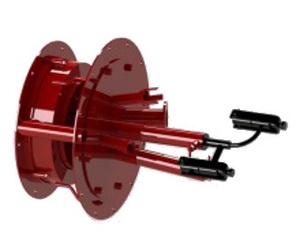

Газомазутная горелка ГМ-2,5

Горелки газомазутные ГМ-2,5 предназначены для раздельного сжигания природного газа и топочного мазута и используются с паровыми газомазутными котлами типа ДЕ-ГМ, а также с водогрейными котлами, разработанными на базе паровых котлов ДЕ-ГМ.

Горелки газомазутные ГМ-2,5 предназначены для раздельного сжигания природного газа и топочного мазута и используются с паровыми газомазутными котлами типа ДЕ-ГМ, а также с водогрейными котлами, разработанными на базе паровых котлов ДЕ-ГМ.
Допускается кратковременное совместное сжигание газа и мазута во время перехода с одного вида топлива на другой. Горелки газомазутныйе ГМ-2.5 выпускаются правого направления вращения воздуха (в случае необходимости есть возможность изготовления горелки ГМ-2.5 левого направления вращения воздуха).
Правым считается направление вращения воздуха по часовой стрелке, если смотреть на горелку с фронта котла, левым – против движения часовой стрелки.
Горелка ГМ-2.5  по способу организации аэродинамики факела относятся к вихревым, по количеству воздушных потоков - к однопоточным.
Основными элементами газомазутной горелки ГМ-2,5 являются: паромеханическая форсунка, газовая часть, лопаточный завихритель воздуха, опора.
Распыливание жидкого топлива в горелке ГМ осуществляется паромеханической быстросъёмной форсункой.
Паромеханическая форсунка состоит из топливного ствола, паровой трубы, топливного завихрителя, парового завихрителя, распределительной шайбы, накидной гайки, корпуса, фланца, скобы и винта.
Топливный ствол и паровая труба крепятся к корпусу, при этом топливный ствол располагается концентрично внутри паровой трубы.
Жидкое топливо по топливному штуцеру и пар по паровому штуцеру, подаются в топливный и паровой каналы фланца и дальше в одноименные каналы в корпусе. Из корпуса жидкое топливо попадает в топливный ствол, а пар в кольцевой канал между наружной поверхностью топливного ствола и внутренней поверхностью паровой трубы.
Топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка образуют распыливающую головку форсунки.
В распыливающей головке, которую образуют топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка, жидкое топливо через отверстия распределительной шайбы поступает в кольцевой канал топливного завихрителя и далее, по тангенциальным каналам, попадает в камеру завихрения, приобретая поступательно-вращательное движение. Выходя из сопла топливного завихрителя в виде пленки, жидкое топливо распадается на мелкие капли, образуя конус распыла.
Паровой завихритель имеет тангенциальные каналы для закручивания парового потока, камеру завихрения и выходное отверстие.
Пар, выходя закрученным потоком рядом с соплом топливного завихрителя, участвует в процессе распыливания топлива.
Направление закрутки топлива и пара предусмотрено в одну сторону.
Направление закрутки топлива и пара противоположно закрутке воздуха.
Рабочей поверхностью распределительной шайбы является поверхность, к которой примыкает топливный завихритель. Необходимая плотность между распыливающими деталями достигается за счёт высокой чистоты прилегающих поверхностей.
На фронтальной плоскости горелки имеются газоподводящий патрубок и патрубки для установки запально-защитного устройства и фотодатчика.
Газовая часть ГМ-2,5прав. представляет собой устройство, состоящее из газового кольцевого коллектора с газовыводящими отверстиями и подводящей трубы.
Кольцевой коллектор в сечении имеет прямоугольную форму. К торцу газового коллектора присоединен обтекатель для плавного входа воздуха в воздухонаправляющее устройство (ВНУ). Внутри газового коллектора приварена разделительная обечайка, позволяющая равномерно распределять газ по коллектору при наличии одной газоподводящей трубы и сравнительно высокой скорости газа на входе в коллектор.
Газовыводные отверстия в коллекторе расположены в один ряд. Сечение и шаг газовых отверстий рассчитаны с учётом оптимального внедрения газовых струй в воздушный поток.
Лопаточный завихритель правой или левой закрутки воздушного потока является одним из основных узлов в проточной части ВНУ горелки. Завихритель состоит из профильных лопаток, внутренней и внешней обечаек. Профильные лопатки позволяют уменьшить (по сравнению с прямыми) аэродинамическое сопротивление ВНУ.
Чугунная или стальная сварная опора виде кольца с цилиндрическими выступами с обеих сторон предназначена для крепления горелки ГМ-2.5 к фронту котла.

Цена от 78 000 руб

габаритно-присоединительные размеры Газомазутная горелка ГМ-2,5, Горелки паспорт и технические характеристики, стоимость из прайс-листа. Принцып работы Газомазутная горелка ГМ-2,5, Горелки. Завод изготовитель данной продукции, он же Производитель. Изготовитель оставляет за собой право вносить изменения в конструкторскую документацию, при этом цена остается неизменной, чертеж или схема
