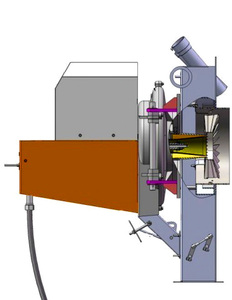

Горелка газомазутная РГМГ-3м

Газомазутная горелка РГМГ-3м предназначена для сжигания любого жидкого топлива (мазут, нефть, дизельное или печное топливо и т.д.), а так же на природного газа, в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности.

Газомазутная горелка РГМГ-3м предназначена для сжигания любого жидкого топлива (мазут, нефть, дизельное или печное топливо и т.д.), а так же на природного газа, в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности.

Изначально горелки РГМГ-3м разрабатывались для использования на паровых котлах Е-2/5-0.9, но в последствии оно стало устанавливаться и на другие серии котлов, например на КСВа, КВа, КВЕ и КВ-ГМ различных производителей, а так же на барабанные сушилки и другое технологическое оборудование.

Горелка РГМГ-3  это горелочные устройства ротационного типа, что и позволяет им одинаково хорошо работать на любом виде жидкого топлива. При работе горелки РГМГ 3 М в жидкотоплевном режиме нет необходимости создавать высокое давление топлива перед подачей в устройство. Требуемое давление при работе на дизельном топливе 0,2 Мпа, на мазуте 0,25 Мпа. Что позволяет не использовать дорогостоящие топливные насосы импортного производства. Которые, как показывает практика, часто выходят из строя по причине прокачки загрязненного топлива. Для создания требуемого давления мазута или дизеля достаточно расположить топливную ёмкость выше уровня топки на 2 метра. При этом надо что бы вязкость топлива соответствовала требованиям производителя и перед горелкой РГМГ-3 была не более для мазута 44 мм2/сек, для дизельного топлива не белее 8 мм2/сек.

Горелки РГМГ-3 м - оборудованны запально-защитным устройством, а также специальной системой автоматизации работы горелки (шкаф управления на стойке). Благодаря чему появляется возможность осуществления автоматического розжига и последующего ручного управления температурой работы горелки РГМГ-3м, что позволяет добиться наиболее эффективной теплоотдачи при сжигании топлива.

Номинальная тепловая мощность, МВт - 3,5
Номинальное давление жидкого топлива, (за блоком клапанов), кПа - 16
Номинальный расход жидкого топлива при Q с H =40,53 мДж/кг (9680 ккал/кг), кг/ч  - 300
Габаритные размеры, мм, не более - длина х ширина х высота - 735x680x760
Масса, кг - 150

Ротационные газомазутные горелки РГМГ-1м, РГМГ-2м, РГМГ-3м предназначены для сжигания газа, мазута,

дизельного топлива и отработанного масла.  Горелки данного типа, обладают высокими показателями выгорания

топлива, надежны, просты в эксплуатации и ремонте.

Основные параметры и характеристики горелок.



Значение

Наименование

РГМГ-1м

РГМГ-2м

РГМГ-3м

1 Номинальная тепловая мощность,  МВт



1,1+0,11

         -0,05



2,2+0,22

         -0,11



3,5+0,35

         -0,17

2 Коэффициент рабочего регулирования, не менее

4

3 Номинальное разрежение в камере горения, Па

20±10

4 Номинальное давление газа перед горелкой, кПа

1,22±0,24

3,15±0,63

2,5±0,3

5 Присоединительное давление топлива (МПа)

-          мазута

     -    легкого жидкого топлива



0,15±0,03

0,03±0,02



0,2±0,04

0,04±0,02



0,3±0,06

0,05±0,02

6 Номинальный расход природного газа при

 Qрн   = 33,3 МДж/м3 (7960 ккал/м3), м3



119



238



378

7 Температура газа перед горелкой, 0С

от 0 до 40

8 Номинальный расход жидкого топлива при

 Qсн=40,53 МДж/кг (9680 ккал/кг), кг/ч



98



196



310

9 Кинематическая вязкость жидкого топлива перед горелкой, мм2/сек, не более

-          мазута

     -    легкого жидкого топлива





44

8

10 Потери напора вторичного воздуха в горелке при номинальной тепловой мощности, Па, не более

500

1500

1200

11 Номинальное давление первичного (распыливающего) воздуха, кПа

4,5±0,5

12 Температура воздуха перед горелкой, оС

от 10 до 40

13 Минимальный коэффициент избытка воздуха при номинальной тепловой мощности при сжигании газа, не более

1,1

14 Минимальный коэффициент избытка воздуха при номинальной тепловой мощности при сжигании жидкого топлива, не более

1,2

15 Допустимое увеличение минимального коэффициента избытка воздуха в диапазоне рабочего регулирования при  сжигании жидкого топлива и газа, не более

0,2

16 Содержание оксида углерода в сухих продуктах сгорания (при a = 1,0) в диапазоне рабочего регулирования, мг/м3, не более

-          природного газа

-          мазута

-          легкого жидкого топлива







117

200

135

17 Содержание оксидов азота в сухих продуктах сгорания в пересчете на NO2 (при a = 1,0), при номинальной тепловой мощности, мг/м3, не более

-          природного газа

-          мазута

-    легкого жидкого топлива







180

300

290

18 Потери тепла от химической неполноты сгорания в диапазоне рабочего регулирования, % , не более

0,1

19 Потери тепла от механической неполноты сгорания, %,не более

    -  при сжигании мазута

    -  при сжигании легкого жидкого топлива





0,5

0,3

20 Сажевое число по шкале Бахараха в диапазоне рабочего регулирования,  не более

     - при сжигании мазута

     - при сжигании легкого жидкого топлива





3

2

21 Уровень звука в зоне обслуживания горелки, дБА,

  не более



80

22 Электродвигатель форсунки:

     -     потребляемая мощность, кВт, не более

-          частота вращения (синхронная), мин-1

-     номинальное напряжение питания, 3 фазы,   (50 Гц), В

1,1

3000

380

23 Номинальное напряжение питания клапана отсечного по мазуту (50 Гц), В



220

24 Габаритные размеры, мм,    не более

     горелок:                              -  длина

                                                  -  ширина

                                                  -  высота



700

750

880



745

877

880

25 Масса, кг, не более:

120

134

26 Топливо:

-          газ природный ГОСТ 5542-87

-          мазут ГОСТ 10585-99

-          топливо дизельное ГОСТ 305-82

-          топливо печное бытовое ТУ 38-101656-87

-          отработанное масло

27 Длина факела при номинальной тепловой мощности, м, не более

-          при сжигании мазута

-          при сжигании газа





1,4

1,3





2,3

2,5





3

3

Примечание – Значения параметров даны при температуре газа и воздуха 20 0С


Цена от 168 000 руб
