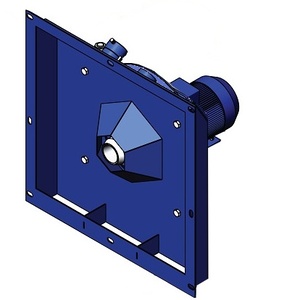

Горелка ротационная универсальная ГРУ-1

Горелки ГРУ-1 предназначенны для подачи любых видов жидкого топлива и воздуха в топки котлов средней и малой мощности (Е, КВ-ГМ, КВа), горелки могут быть использовано в различных отраслях промышленности, где используются топливосжигающие устройства.  Горелка ГРУ-1 характеризуется компактностью по сравнению с ранее выпускаемыми горелками РМГ (РГМГ), при этом обеспечивает практически полное сгорание топлива и устойчивое пламя при сжигании любых видов жидкого топлива.

Горелки ГРУ-1 предназначенны для подачи любых видов жидкого топлива и воздуха в топки котлов средней и малой мощности (Е, КВ-ГМ, КВа), горелки могут быть использовано в различных отраслях промышленности, где используются топливосжигающие устройства.
Горелка ГРУ-1 характеризуется компактностью по сравнению с ранее выпускаемыми горелками РМГ (РГМГ), при этом обеспечивает практически полное сгорание топлива и устойчивое пламя при сжигании любых видов жидкого топлива. Горелка содержит корпус с установленным электродвигателем, вал которого выполнен со сквозной соосной проточкой. На входном конце вала установлена высокоскоростная ТМГ-муфта.
На выходном конце вала установлено рабочее колесо вентилятора высокого давления и разбрызгивающий стакан, коаксиально охваченный соплом, установленным на кожухе вентилятора. Опорная плита закреплена на корпусном элементе шарнирно.
Горелка работает следующим образом.
Жидкое топливо, подогретое до температуры 80-90oС, под избыточным давлением 0,5 кгс/см2 подается через ТМГ-муфту на внутреннюю поверхность конусного разбрызгивающего стакана, установленного совместно с рабочим колесом вентилятора высокого давления на выходном конце полого вала электродвигателя. При вращении вала, а следовательно, вращении разбрызгивающего стакана и рабочего колеса вентилятора под действием центробежной силы топливо равномерно растекается по стенке разбрызгивающего стакана в тонкую пленку и благодаря конусности подается на край стакана, стекая с которого равномерными порциями, топливо подхватывается струей воздуха, поступающего в щель между стаканом  и конфузором, при этом поток нагнетаемого воздуха уплотнен за счет воздействия направляющих, выполненных на внутренней поверхности кожуха. Происходит интенсивное диспергирование топлива, при этом полученная дисперсия топлива подается в зону образования горючей смеси и зону горения. Горючая смесь образуется путем смешивания жидкого топлива, распыленного первичным воздухом, подаваемым рабочим колесом вентилятора высокого давления, и вторичного воздуха.
Устойчивость и качество горения пламени достигается оптимальными пропорциями подачи топлива, вторичного воздуха и регулировкой шибера дымососа котла. Вместе с тем изменением положения конфузора по отношению к разбрызгивающему стакану, а также подачей топлива возможна регулировка длины и угла раскрытия факела пламени. Вышеописанная конструкция горелки обеспечивает устойчивое пламя при сжигании любых видов жидкого топлива: мазута, сырой нефти, дизельного топлива, керосина, отработки, при этом происходит практически полное сгорание топлива, что обусловливает экономичность заявленной горелки по сравнению с горелками РМГ (РГМГ) до 32%. Особенность ротационных горелок ГРУ-1 заключается в технологии получения топливной смеси перед введением в камеру сгорания. Конструкция горелки ГРУ-1 включает в себя специальный ротор, благодаря высокоскоростному вращению которого на стенках топливного стакана образуется тончайшая топливная пленка. Она сталкивается с первичным воздухом, и полученная смесь попадает в камеру сгорания. Использование ротационного метода подготовки горючей смеси позволяет разбивать топливо на мельчайшие частицы и обеспечивает его эффективное сгорание.

Горелки ГРУ-1 - оборудованны запально-защитным устройством, а также специальной системой автоматизации работы горелки (шкаф управления на стойке). Благодаря чему появляется возможность осуществления автоматического розжига и последующего ручного управления мощностью горелки, что позволяет добиться наиболее эффективной теплоотдачи при сжигании топлива.

Номинальная тепловая мощность, МВт - 1,1
Номинальное давление жидкого топлива, (за блоком клапанов), кПа - 16
Номинальный расход жидкого топлива при Q с H =40,53 мДж/кг (9680 ккал/кг), кг/ч  - 98
Габаритные размеры, мм, не более - длина х ширина х высота - 735x680x760
Масса, кг - 50

Цена от 85 000 руб

габаритно-присоединительные размеры Горелка ротационная универсальная ГРУ-1, Горелки паспорт и технические характеристики, стоимость из прайс-листа. Принцып работы Горелка ротационная универсальная ГРУ-1, Горелки. Завод изготовитель данной продукции, он же Производитель. Изготовитель оставляет за собой право вносить изменения в конструкторскую документацию, при этом цена остается неизменной, чертеж или схема
