Комплект автоматики котла ДЕ-25-14ГМ

Комплект автоматики котла ДЕ-25-14ГМ, Автоматика

Комплекты автоматики котлов ДЕ-25-14ГМ, соответствуют требованиям:
- СНиП II-35-76 “Котельные установки”;
- ПБ 10-574-03 “Правила устройства и безопасной эксплуатации паровых и водогрейных котлов”;
- ПБ 12-529-03 “Правила безопасности систем газораспределения и газопотребления”;
- ГОСТ 21.204.97 “Горелки газовые промышленные”;
- ГОСТ 27824-2000 “Горелки промышленные на жидком топливе”;
- ТУ 4236-016-48038503-2005 “Щит управления котла парового газомазутного”;
- Разрешение Ростехнадзора на применение № РРС 63-0063.

Технические данные
1. Электропитание щита управления осуществляется от сети переменного тока напряжением 380В с отклонением от плюс10 до минус15 %; частотой (50+-1)Гц, потребляемая мощность не более 1,5 кВА.
2. Габаритные размеры комплекта автоматики: 1 ящик: 1900х750х750, 2 ящик: 1700х700х700.
3. Масса: не более 300 кг.
4. Комплект автоматики предназначен для эксплуатации в климатических условиях и категориях размещения, соответствующих УХЛ ГОСТ 15.150-69, при температуре от +50С до +500С и влажности не более 80%.

Основные функции
1. Защита котла, обеспечивающая отсечку топлива при исчезновении напряжения питания и при отклонении технологических параметров от нормы:
- при погасании факела горелки;
- при повышении или понижении уровня в барабане котла;
- при понижении разрежения в топке;
- при понижении давления воздуха;
- при повышении давления пара в барабане котла;
- при повышении или понижении давления газа перед горелкой;
- при повышении или понижении давления газа после основного запорного органа;
- при понижении давления мазута перед горелкой;
- при отключении электродвигателей дымососа или вентилятора.
2. Аварийная световая и звуковая сигнализация при отклонении технологических параметров от нормы и запоминание первопричины аварии;
3. Предупредительная световая сигнализация при повышении или понижении уровня в барабане котла;
4. Автоматический розжиг котла с автоматической опрессовкой газовой арматуры;
5. Автоматическое регулирование уровня воды в барабане, разрежения в топке котла, соотношения «топливо-воздух», нагрузки котла;
6. Контроль давления газа, мазута и воздуха перед горелкой, уровня воды и давления пара в барабане котла, разрежения в топке и перед дымососом, температуры уходящих газов и питательной воды до и после экономайзера;
7. Регистрация уровня воды и давления пара в барабане котла, расхода пара на выходе котла – кроме котлов 2,5 т/ч (количество точек контроля уточняется при заказе).
Комплект поставки
- щит управления (1740х600х600);
- комплект датчиков давления, датчиков-реле, местных показывающих приборов и исполнительных механизмов типа МЭО, диафрагма камерная, колонка уровнемерная (по заказу), звуковой оповещатель аварии;
- комплект эксплуатационной документации.

Функции автоматики котла: 1.Защита по аварии: автоматика котла ДЕ-25-14 ГМ обеспечивает останов котла в случае изменения заданных технологических параметров работы котла, от норм; • повышения давления пара в верхнем барабане котла • понижения давления воздуха перед горелкой, • уменьшения разрежения в топке котла, • отклонения давления газа перед горелкой • отклонения уровня в барабане котла, • понижения давления мазута перед форсункой, • погасания факела горелки; • исчезновения напряжения в цепях защиты, • аварийной остановке дымососа и вентилятора. 2.Розжиг и останов котла: проводится в автоматическом режиме, согласно разработанного программного обеспечения контроллера ПЛК110 (собственный продукт предприятия), отвечающего требованию правил ПБ 12-529-03 (розжиг и останов котла ДЕ-25-14 ГМ проводится в автоматическом режиме с предварительным проведением опресовки ПЗК перед розжигом, без участия обслуживающего персонала в розжиге котла). Последовательность запуска котла ДЕ-25-14 ГМ; - кнопка "Дымосос ПУСК", - кнопка "Вентилятор ПУСК", - кнопка "РОЗЖИГ" (вентиляция топки ДН → опресовка (ГОГ ↔ РОГ ↔ ЗЗУ) → розжиг запальника → открытие РОГ (пуск котла)), Остановка котла ДЕ-25-14 ГМ; - кнопка останов котла "СТОП", - кнопка "Аварийный останов котла". 3.Регулирование процесса горения в топки котла: автоматика ДЕ-25-14 ГМ обеспечивает автоматическое регулирование подачи топлива в топку котла, в зависимости от давления пара на выходе из котла. 4.Уровень воды: автоматическое регулирование уровня воды в верхнем барабане котла; 5.Разряжение в топки котла: автоматическое регулирование соотношения «топливо-воздух» с помощью исполнительных механизмов МЭО или частотных преобразователей ЧП установленных на вентиляторе (ВДН) и дымососе (ДН). 6.Измерение и сигнализация: автоматика ДЕ-25 14 ГМ в автоматическом режиме контролирует основные параметры работы котла и в случае отклонения заданных параметров от норм (авария), предусмотрено оповещении персонала в виде подачи звуковой и световая сигнализация, также фиксируется первопричина аварии. 7.Контроль и регистрация: автоматика ДЕ-25-14 ГМ обеспечивает контроль и регистрацию следующих параметров; • регистрация уровня воды в барабане, • расхода пара на выходе из котла, • температуры пара на выходе из котла. → В автоматике котла ДЕ-25 14 ГМ согласно требованию правил ПБ 10-574-03 "Правила устройства и безопасной эксплуатации паровых и водогрейных котлов" , предусмотрена функция архивации параметров работы котла, и в случае аварийной ситуации фиксируется первопричина аварии (установления причины, приведшей к аварийной ситуации - кто виноват?). • Комплектация автоматики ДЕ-25-14 ГМ (стандарт): Шкаф управления котлом; Щит котловой автоматики Сборка Комплект автоматики котла ДЕ-25-14 ГМ отвечает всем предъявляемым требованиям "Ростехнадзора", также вновь введенным дополнениям в правила ПБ 12-529-03 "Правила безопасности систем газороспределения и газопотребления" в 2008 году (выдержка ПБ 12-529-03). Наше предложение включает в себя, следующее: 1. Разработка проекта (техническое перевооружение) котловой автоматики, согласно техзадания или опросного листа (консультация и рекомендации); - проект автоматики котла ДЕ-25-14 ГМ стандартный (Бюджетный вариант), - проект автоматики котла ДЕ-25-14 ГМ с функцией удаленный доступ (Верхний уровень), в комплекте: • программное обеспечение "SCADA", • программа управления котлом "CoDeSys"; • промышленное компьютерное оборудование (ПК). 2. Изготовление, автоматики котла ДЕ-25-14 ГМ согласно разработанного проекта или поставляется с рабочей документацией (проект) для привязки; 3. Монтажные, наладочные и пускорежимноналадочные работы автоматики котла ДЕ-25-14 ГМ, с выдачей режимной карты (свидетельство СРО); 4. Разработка проекта реконструкции газовых клапанов с учетом требований ПБ12-529-03; 5. Поставка газового оборудования, согласно проекта; 6. Монтажные, наладочные и пускорежимноналадчные работы газового оборудования в комплексе с котловой автоматикой ДЕ-25-14 ГМ. 7. Применение частотных регуляторов на ВДН, ДН, согласно техзаданию на проектирование Автоматика ДЕ-25-14 ГМ в предлагаемой комплектации оптимальна для установки по месту возле котла или на удалённом расстоянии в операторской. Конфигурация щита позволяет оператору контролировать технологические параметры процессов работы котла ДЕ-25-14 ГМ, информация выводится на панель оператора СП270 ила на компьютер установленный в операторской. Регулирование и контроль

Цена от 420 000 руб

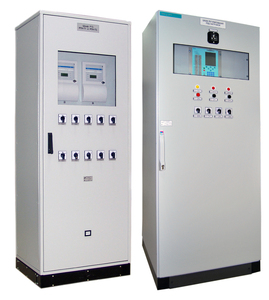

Комплект автоматики котла ДЕ-25-14 ГМ, предназначен для автоматизации парового котла ДЕ-25-14 ГМ - топливо: газ-мазут. Автоматика обеспечивает защиту котла, отсечку топлива при исчезновении напряжения питания и при отклонении технологических параметров от нормы, а также автоматический розжиг и регулирование. Комплект автоматики котла ДЕ-25-14 ГМ. Комплектация: Щит управления, МЭО, ЗЗУ, колонка уровнемерная, датчики.

габаритно-присоединительные размеры Комплект автоматики котла ДЕ-25-14ГМ, Автоматика паспорт и технические характеристики, стоимость из прайс-листа. Завод изготовитель данной продукции, он же разработчик чертежа. Изготовитель оставляет за собой право вносить изменения в конструкторскую документацию, при этом цена остается неизменной, чертеж или схема
