ГлавнаяАвтоматика → Комплект автоматики котла ДСЕ-2.5-14Г

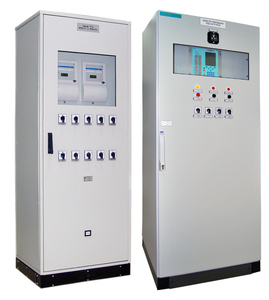

Комплект автоматики котла ДСЕ-2.5-14Г

Комплект автоматики котла ДСЕ-2.5-14Г, Автоматика

Комплекты автоматики котлов ДЕ-(4…25)-14ГМ, ДСЕ-2,5-14ГМ соответствуют требованиям:
- СНиП II-35-76 “Котельные установки”;
- ПБ 10-574-03 “Правила устройства и безопасной эксплуатации паровых и водогрейных котлов”;
- ПБ 12-529-03 “Правила безопасности систем газораспределения и газопотребления”;
- ГОСТ 21.204.97 “Горелки газовые промышленные”;
- ГОСТ 27824-2000 “Горелки промышленные на жидком топливе”;
- ТУ 4236-016-48038503-2005 “Щит управления котла парового газомазутного”;
- Разрешение Ростехнадзора на применение № РРС 63-0063.

Технические данные
1. Электропитание щита управления осуществляется от сети переменного тока напряжением 380В с отклонением от плюс10 до минус15 %; частотой (50+-1)Гц, потребляемая мощность не более 1,5 кВА.
2. Габаритные размеры комплекта автоматики: 1 ящик: 1900х750х750, 2 ящик: 1700х700х700.
3. Масса: не более 300 кг.
4. Комплект автоматики предназначен для эксплуатации в климатических условиях и категориях размещения, соответствующих УХЛ ГОСТ 15.150-69, при температуре от +50С до +500С и влажности не более 80%.

Основные функции
1. Защита котла, обеспечивающая отсечку топлива при исчезновении напряжения питания и при отклонении технологических параметров от нормы:
- при погасании факела горелки;
- при повышении или понижении уровня в барабане котла;
- при понижении разрежения в топке;
- при понижении давления воздуха;
- при повышении давления пара в барабане котла;
- при повышении или понижении давления газа перед горелкой;
- при повышении или понижении давления газа после основного запорного органа;
- при понижении давления мазута перед горелкой;
- при отключении электродвигателей дымососа или вентилятора.
2. Аварийная световая и звуковая сигнализация при отклонении технологических параметров от нормы и запоминание первопричины аварии;
3. Предупредительная световая сигнализация при повышении или понижении уровня в барабане котла;
4. Автоматический розжиг котла с автоматической опрессовкой газовой арматуры;
5. Автоматическое регулирование уровня воды в барабане, разрежения в топке котла, соотношения «топливо-воздух», нагрузки котла;
6. Контроль давления газа, мазута и воздуха перед горелкой, уровня воды и давления пара в барабане котла, разрежения в топке и перед дымососом, температуры уходящих газов и питательной воды до и после экономайзера;
7. Регистрация уровня воды и давления пара в барабане котла, расхода пара на выходе котла – кроме котлов 2,5 т/ч (количество точек контроля уточняется при заказе).
Комплект поставки
- щит управления (1740х600х600);
- комплект датчиков давления, датчиков-реле, местных показывающих приборов и исполнительных механизмов типа МЭО, диафрагма камерная, колонка уровнемерная (по заказу), звуковой оповещатель аварии;
- комплект эксплуатационной документации.

Цена от 170 000 руб
