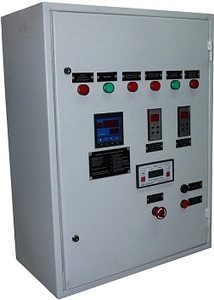

Комплект автоматики котла Е-2.5-0.9ГМ

Комплект автоматики котла Е-2.5-0.9ГМ, Автоматика, Автоматика котла Е, автоматизация котлов Е-2.5

Комплект автоматики котла Е-2.5-0.9 ГМ
выполнен на основании требований:
- СНиП II-35-76 “Котельные установки”;
- ПБ 10-574-03 “Правил устройства и безопасной эксплуатации паровых и водогрейных котлов”;
- “Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388К (115С)”,
- ПБ 12-529-03 “Правил безопасности систем газораспределения и газопотребления”;
- ГОСТ 21.204.97 “Горелки газовые промышленные”;
- ГОСТ 27824-2000 “Горелки промышленные на жидком топливе”;
- ТУ 4236-015-48038503-2005.

Технические данные
1. Электропитание щита управления осуществляется от сети переменного тока напряжением 380В с отклонением от плюс10 до минус15 %; частотой (50+-1)Гц, потребляемая мощность не более 1,5 кВА.
2. Габаритные размеры комплекта автоматики: 1 ящик: 1900х750х750, 2 ящик: 1700х700х700.
3. Масса: не более 300 кг.
4. Комплект автоматики предназначен для эксплуатации в климатических условиях и категориях размещения, соответствующих УХЛ ГОСТ 15.150-69, при температуре от +50С до +500С и влажности не более 80%.

Основные функции
1. Защита котла, обеспечивающая отсечку топлива при исчезновении напряжения питания и при отклонении технологических параметров от нормы:
- при погасании факела горелки;
- при повышении температуры на выходе из котла;
- при повышении давления воды на выходе из котла;
- при понижении расхода воды через котел;
- при повышении или понижении давления газа перед горелкой;
- при повышении или понижении давления газа после основного запорного органа;
- при понижении давления мазута;
- при понижении разрежения в топке;
- при понижении давления воздуха;
- при отключении электродвигателей дымососа или вентилятора.
2. Аварийная световая и звуковая сигнализация при отклонении технологических параметров от нормы и запоминание первопричины аварии;
3. Автоматизированный розжиг котла с автоматической опрессовкой газовой арматуры;
4. Автоматическое регулирование разрежения в топке котла, соотношения «топливо-воздух», нагрузки котла, температуры воды на входе в экономайзер, расхода воды через котел;
5. Контроль температуры воды на выходе из котла и на входе в котел и экономайзер, расхода воды через котел, давления газа и воздуха перед горелкой, разрежения в топке и за котлом, давления мазута к котлу и температуры уходящих газов;
6. Регистрация температуры воды на выходе из котла и на входе в котел, расхода воды через котел и температуры уходящих газов - для котлов с температурой на выходе из котла выше 115С (количество точек контроля определяется при заказе).

Серийный комплект поставки:
- щит управления (1740х600х600);
- комплект датчиков давления, датчиков-реле, местных показывающих приборов и исполнительных механизмов типа МЭО;
- звуковой оповещатель аварии;
- пакет эксплуатационной документации.

Цена от 240 000 руб
