Котел Е-1.0-0.9Г

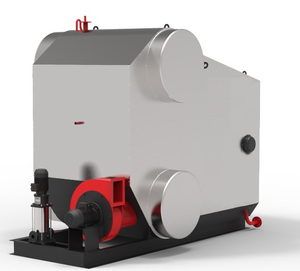

Котёл паровой Е-1,0-0,9ГМ (Е-1/9ГМ) предназначен для получения насыщенного пара, используемого на технологические нужды предприятий различных отраслей, а также для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения.

Котел паровой Е-1,0-0,9Г (Е-1/9 Г)
Наименование: Котёл паровой  Е-1,0-0,9Г (Е-1/9Г) газовый;
Паропроизводительность: 1,0 т/ч
Сжигаемое топливо: природный газ, мазут, дизельное топливо, печное топливо.
Назначение: выработка насыщенного пара для технологических целей предприятий различных отраслей промышленности, транспорта и сельского хозяйства
Описание котла парового Е-1,0-0,9ГМ (Е-1/9ГМ)

Котёл паровой Е-1,0-0,9ГМ (Е-1/9ГМ) - паровой водотрубный котёл с естественной циркуляцией, работающий на газообразном и жидком топливе. Котел Е-1,0-0,9ГМ (Е-1/9ГМ) выполнен в газоплотном исполнении.
При сжигании топлива в топке котла образуются дымовые газы высокой температуры. Эти газы проходят по газоходам котла, омывая пучки труб, по которым движется (циркулирует) вода. В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар, собирается в верхнем барабане котла. Разрежение в топке создается дымососом. Охлажденные дымовые газы с помощью дымососа через дымоходы и дымовую трубу удаляются в атмосферу. Подготовленная вода подается насосом по питательному трубопроводу в верхний барабан котла.
Технические характеристики котла Е-1,0-0,9ГМ (Е-1/9ГМ)
Паропроизводительность, т/ч 1,0
Рабочее избыточное давление, МПа (кг/см²) 0,8 (8,0)
Температура насыщенного пара, ºС 170
Температура питательной воды, ºС 50
Расход расчетного топлива *, м3/ч 83,5
 КПД (брутто)*, % не менее 89-91

Расчетный ресурс, количество часов:

- поверхностей нагрева

- остальных элементов, работающих под давлением 100000

Габариты транспортабельного блока, LхBхH, мм 4200х2350х2900


Масса котла Е-1,0-0,9ГМ (Е-1/9ГМ) 4300 кг.

Гарантийный срок: 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента изготовления.

Основная комплектация:  Блок котла (в сборе), составные и монтажные детали, лестницы и площадки, запорная и предохранительная арматура, приборы КИПиА.

Дополнительная комплектация (в стоимость котла не входит):
- вентилятор ВД-2,7-3000
- дымосос Д-3,5М
- горелочное устройство Г-1,0к; ГГ-1; ГГБ-1; РГМГ-1, РМГ-1, CIB UNIGAS P-60
- водоподготовительная установка ВПУ-1,0; ВПУ-2,5
- питательный насос
- ящик ЗИП запорная и предохранительная арматура, приборы КИПиА
- автоматика котла Е-1,0-0,9ГМ (Е-1/9ГМ)


однобарабанный вертикально-водотрубный продольного типа, с экранированной топочной камерой, выполненной в газоплотном исполнении. Диаметр барабана 700мм. Барабан изготавливается из стального листа 09Г2С ГОСТ5520-79 толщиной стенки 10мм. На раму через боковые коллектора экранов передается масса элементов блока котла под давлением, масса обвязочного каркаса, изоляции и обшивки. На котле котел Е-1,0-9ГМ (Е-1/9) предусмотрена площадка на задней стенке котла вдоль всего барабана для обслуживания арматуры котла и доступа в барабан при ремонте и остановах. Котёл комплектуется двумя пружинными предохранительными клапанами, установленными на барабане. Регулировка предохранительных клапанов производится согласно указаниям Инструкции по монтажу и эксплуатации. На котле устанавливается 2 указателя уровня прямого действия. Котёл котел Е-1,0-9ГМ (Е-1/9) комплектуется необходимым количеством арматуры и контрольно-измерительных приборов, устанавливаемых согласно схеме арматуры, приведённой в чертеже компоновки котла. Расположение барабана котла исключает температуру влияния топочных газов на стенку барабана и не допускает повышения температуры металла сверх допустимых значений при растопках, остановках и маневренных режимах, поэтому установка приборов для контроля за температурой металла не предусматривается. Котёл котел Е-1,0-9ГМ (Е-1/9) должен быть оснащен автоматикой защиты и управления, обеспечивающей надёжное отключение котла или его элементов при недопустимых отклонениях от заданных режимов эксплуатации. Для внутреннего осмотра на обоих днищах имеются лазы размером 325х400мм. Конвективный пучок котел Е-1,0-9ГМ (Е-1/9) состоит из секций, каждая секция из которых верхним и нижним коллектором входит в верхние и нижние коллектора боковых экранов. Первая от фронта котла котел Е-1,0-9ГМ (Е-1/9) конвективная секция выполняет роль заднего экрана. Каждая секция состоит из труб Ø 51х2,5. От верхней образующей коллекторов центральной части конвективного пучка двумя трубами производится дополнительный отбор пара в сборный коллектор, который заводится в барабан под углом от 15º до 30º в зависимости от типа котла. Периодическая пpодувка осуществляется из нижних коллекторов каждой трубной секции через сборный коллектор, расположенный с правой стороны блока. В продувочный коллектор входит от девяти и более продувочных линий. Элементы котла котел Е-1,0-0,9ГМ (Е-1,0-0,9ГМ), работающие под давлением, выполнены в газоплотном исполнении для облегчённой изоляции котла. Сварной каркас котла изготовлен из уголков (гнутые листы толщиной 2 мм) и приварен к листам рамы опорной. Наружная декоративная обшивка изготавливается из тонколистовой стали в виде отдельных листов, которые крепятся на каркасе самонарезающими винтами. На барабане через соединительные трубы Ø 57х3 установлены два указателя уровня и манометр. На цилиндрической части барабана по верхней образующей приварены патрубки: два патрубка для установки предохранительных клапанов, патрубок питательной трубы, патрубок парозапорного вентиля, патрубок для отбора проб пара. На цилиндрической части барабана установлены два штуцера диаметром 25х3 для присоединения автоматики. В водяном пространстве барабана котла котел Е-1,0-9ГМ (Е-1/9) установлена питательная труба, в паровом пространстве - паросепарационное устройство в виде потолочного дырчатого листа. Дырчатый лист крепится на расстоянии 90мм от верхней образующей внутреннего диаметра барабана. Сепарационное устройство применяется для поддержания солесодержания котловой воды до 3000мг/кг котлов без пароперегревателя и не более 2000мг/кг – для котлов с пароперегревателем. Для котлов с пароперегревателем допускаемая влажность пара не более 1%. Трубная система котла котел Е-1,0-9ГМ (Е-1/9) состоит из боковых экранов, фронтового экрана и конвективного пучка. Боковыми экранами служат две крайние секции, имеющие трубы по всей длине и переходящие в питательные трубы с заводом их в нижнюю образующую барабана. Нижние коллектора боковых экранов опираются на продольные швеллеры, которые являются составной частью опорной рамы. Коллектора к швеллерам приварены по всей длине прерывистым швом. На торцевой части коллекторов имеются лючки для осмотра внутренней части коллекторов. Фронтовой экран образован трубами, заведенными в верхний и нижний коллектор, которые входят в коллектора боковых экранов. С фронта на блоке устанавливаются две опускные трубы. Декоративная обшивка предохраняет изоляцию от разрушения. Изоляция котла выполняется из прошивных матов марки М-100. Под котла котел Е-1,0-9ГМ (Е-1/9) выкладывается из огнеупорного кирпича. Поставка котла потребителю производится в собранном виде транспортабельным блоком на опорной pаме в обмуpовке и обшивке. Аpматуpа, отдельные детали и крепёж поставляются упакованными в ящик. Котёл котел Е-1,0-9ГМ (Е-1/9) может перевозиться железнодорожным, автомобильным и водным транспортом.
Цена от 530 000 руб
