Деаэратор вакуумный ДВ-150

Деаэраторы вакуумные серии ДВ-150 предназначены  для  удаления   коррозионно-агрессивных  газов     (кислорода  и свободной  углекислоты) из питательной  воды  водогрейных  котлов  и  подпиточной  воды  систем     теплоснабжения  в  котельных и  на ТЭЦ. В качестве теплоносителя в них может использоваться перегретая деаэрированная вода и пар.   Деаэраторы изготавливаются в соответствии с требованиями ГОСТа 16860 - 88.

Деаэраторы вакуумные серии ДВ предназначены  для  удаления   коррозионно-агрессивных  газов
(кислорода  и свободной  углекислоты) из питательной  воды  водогрейных  котлов  и  подпиточной  воды  систем
теплоснабжения  в  котельных и  на ТЭЦ. В качестве теплоносителя в них может использоваться перегретая деаэрированная вода и пар.
Деаэраторы изготавливаются в соответствии с требованиями ГОСТа 16860 - 88.
Основные  технические  характеристики  деаэратора вакуумного ДВ-150 приведены  в  таблице.
Деаэрационная установка состоит из деаэратора вакуумного ДВ, охладителя выпара ОВВ, эжектора водоструйного ЭВ.
В деаэраторе применена двухступенчатая схема деаэрации воды: 1-ая ступень - струйная, 2-ая – барботажная,
в качестве которой используется непровальная перфорированная тарелка. Вода, направляемая на дегазацию по трубе
попадает на верхнюю тарелку. Последняя секционирована с таким расчетом, что при минимальной (25%) нагрузке работает
только часть отверстий во внутреннем секторе. При увеличении нагрузки включаются в работу дополнительные ряды отверстий.
Секционирование верхней тарелки исключает гидравлические перекосы по пару и воде при изменениях нагрузки и всегда обеспечивает
 обработку паром струй воды. Пройдя струйную часть, вода попадает на пе­репускную тарелку, предназначенную для сбора и
перераспределения воды на начальный участок, расположенный ниже барботажной тарелки. Перепускная тарелка имеет отверстие в
 виде сектора, который с одной стороны примыкает к вертикальной сплошной перегородке, идущей вниз до основания корпуса колонки.
Вода с перепускной тарелки  направляется на непровальную барботажную тарелку, выполненную в виде кольца с рядами отверстий,
ориентированными перпендикулярно потоку воды. К барботажной тарелке примыкает водосливной порог, который проходит до нижнего
основания деаэратора. Вода протекает по барботажному листу, переливается через порог и попадает в сектор, образуемый порогом и перегородкой,
а затем отводится из деаэратора через трубу. Весь пар подводится под   барботажную   тарелку   по   трубе.
Под тарелкой устанавливается паровая подушка, и пар, проходя через отверстия, барботирует воду. С увеличением нагрузки, а следовательно,
 и расхода пара, высота паровой подушки увеличивается и избыточный пар перепускается в обвод барботажного листа через отверстия в перепускных трубах.
Затем пар проходит через горловину в перепускной тарелке и поступает в струйный отсек, где большая часть конденсируется.
Парогазовая смесь отсасывается по трубе в охладитель выпара.
При использовании в качестве греющей среды перегретой воды последняя также подается под барботажную тарелку по трубе.
Попадая в область с давлением ниже атмосферного, вода вскипает, образуя под лис­том паровую подушку.
Вода, оставшаяся после вскипания, по водоперепускной трубе  поступает на барботажную тарелку, где проходит обработку совместно с исходным потоком воды.
Дальнейший путь пара, выделив­шегося из перегретой воды, не отличается от описанного выше.

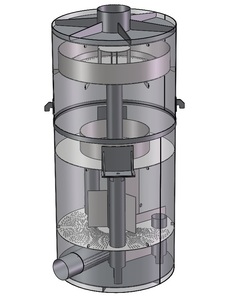

Вакуумная деаэрационная колонка ДВ-15 имеет цельносварную конструкцию.
Для возможности её разъема предусматрива­ется монтажный стык, расположенный выше перепускной тарелки.

Цена от 1 200 000 руб
